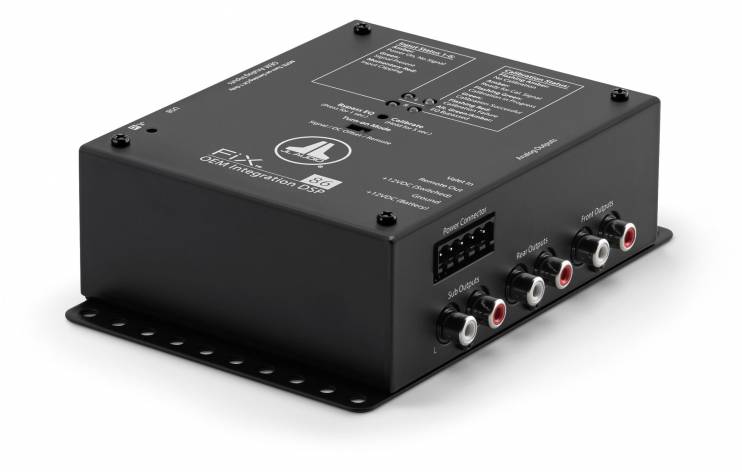

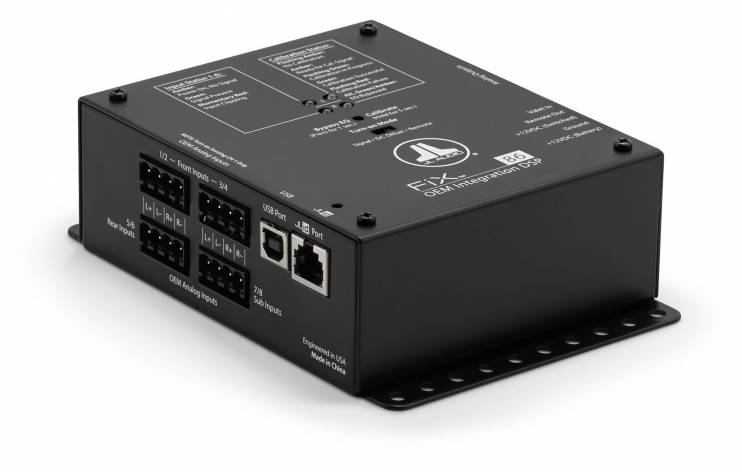

Jl audio FiX-86

Цифровой аудиопроцессор DSP для ОЕМ интеграции с функциями восстановления аудиосигнала от штатной аудиосистемы, с 8-канальным аналоговым входом OEM Analog Input и 6-канальным аналоговым стереовыходом Front + Rear + Sub.
Цифровые аудиопроцессоры-восстановители аудиосигнала JL Audio FiX™ предназначены для высококачественных аудиосистем, где источником остается штатное (OEM) головное устройство. В этом случае сигнал на выходе штатной аудиосистемы часто содержит предыскажения: неполный спектр частот в разных каналах, неровную АЧХ, фазовые сдвиги и временные задержки по отдельным каналам, в сумме формирующие искажения типа гребенчатого фильтра (Comb Filter Distortion).
В отличие от большинства процессоров FiX™ способен не просто проссумировать отдельные частотные диапазонов штатного усилителя “как получится”, но и устранить фазовые сдвиги (Phase Shift) входных каналов, возникающие из-за работы неотключаемых штатных кроссоверов. Это облегчает процесс де-эквализации и исключает образование специфических "провалов" АЧХ на выходе, возникающих в зоне слияния соседних частотных диапазонов. Если штатная аудиосистема имеет временные задержки (Тime Delay) для разных каналов, они также устраняются в ходе работы алгоритма восстановления FiX™ c помощью функции Automatic Time Correction. Таким образом, с помощью FiX™ аудиосигналы от разных каналов автоматически приводятся к максимально полному по частотному спектру виду с ровной АЧХ.
Для обработки сигнала используется мощный 24-разрядный процессор Intersil® D2Audio DAE-6, а также тщательно отработанный алгоритм настройки. Достаточно нажать одну кнопку Calibrate на корпусе устройства, чтобы запустить полную процедуру калибровки c помощью специального тестового сигнала FiX™ Сalibration Track записанного на комплектном диске и доступного для скачивания в Help Center если штатное головное устройство не имеет дисковода.

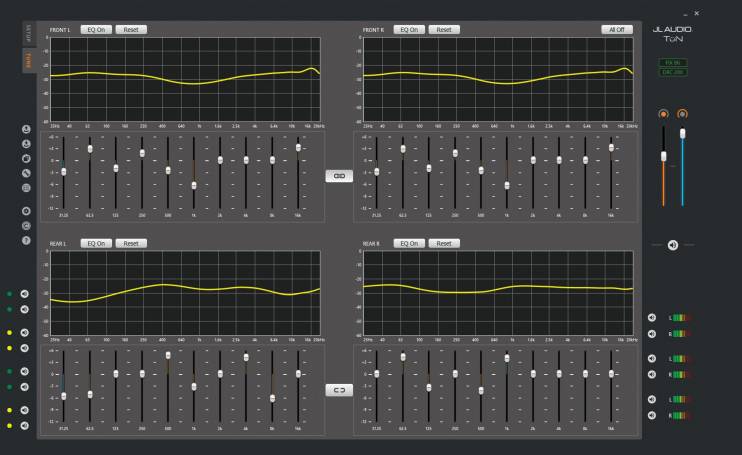

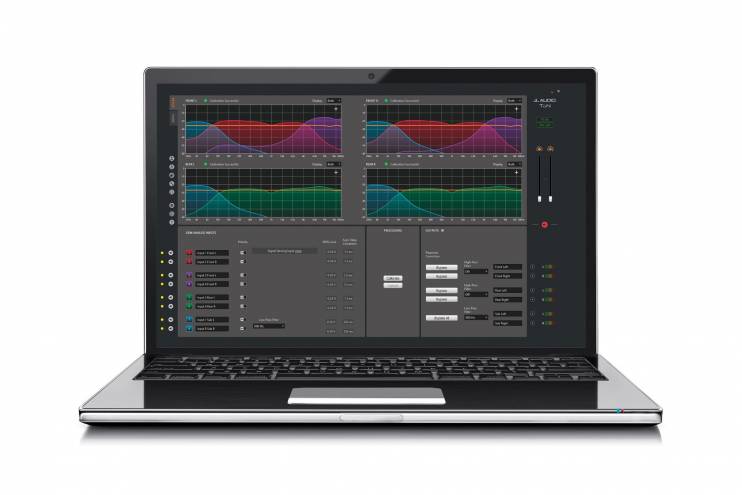

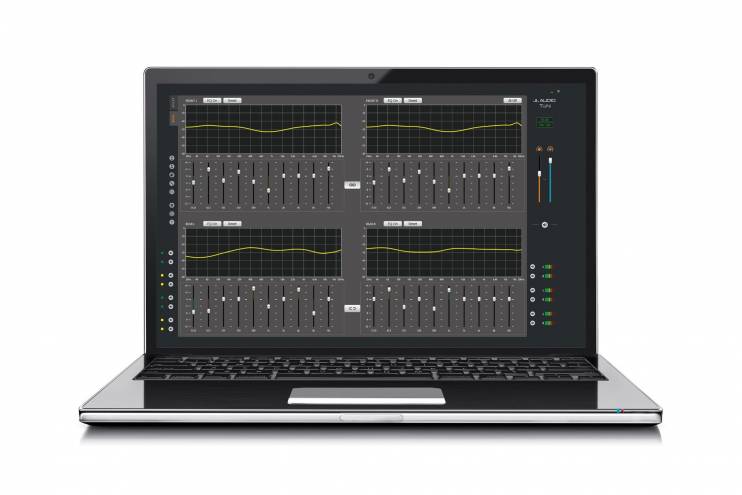

Процесс калибровки проходит так же быстро, но гораздо более наглядно для установщика при помощи программного обеспечения TüN™, которое запускается на персональном компьютере и управляет процессором по USB кабелю. Главное преимущество программного обеспечения TüN™ в сравнении с “ручным режимом” – это наглядная визуализации формы АЧХ штатной аудиосистемы и дополнительные инструменты настройки, такие как 10-полосные эквалайзер, возможность программной смены полярности каждого входа, функция Bypass для оперативной оценки того “как было” и “как стало”, регулировка мастер громкости и настройки сервисного режима Valet для технического обслуживания автомобиля.
Предусмотрено три варианта включения устройства – Remote / DC Offset / Signal: по контрольной цепи + 12 VDC (Switched), по наличию полезного аудиосигнала на входе, либо по наличию небольшой составляющей постоянного тока (DC, присутствует на выходе многих штатных аудиосистем) на входе. При выборе автоматического способа включения на входной разъем Switched надо перемычкой подать + 12 В. Вне зависимости от выбранного способа включения, FiX™ формирует управляющий сигнал Remote Out для передачи на другие активные компоненты аудиотракта.

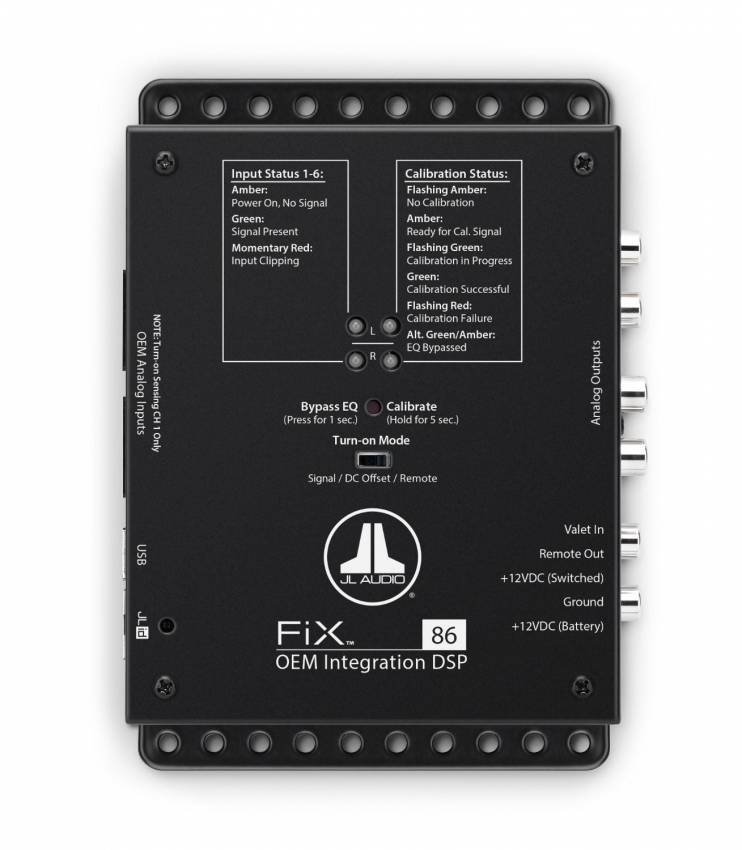

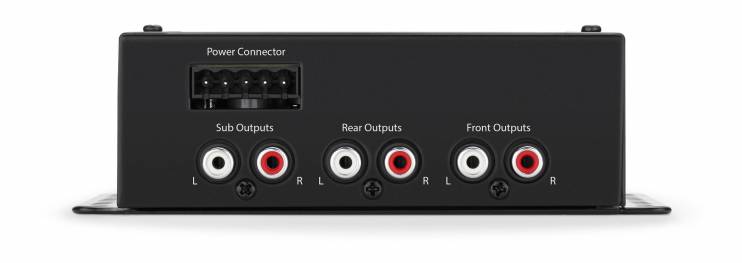

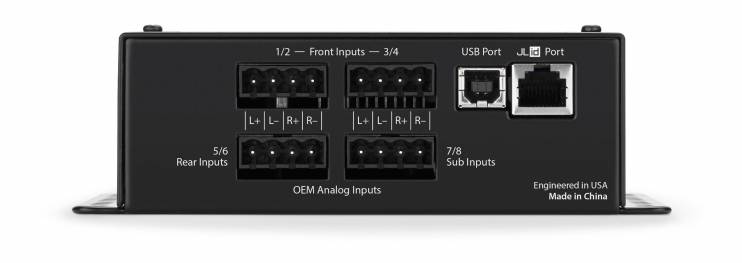

Входы имеют дифферинциально-балансную схемотехнику для защиты от электромагнитных помех. Для удобства подключения и настройки на корпусе процессора есть легко читаемые маркировки обозначающие назначение каждого разъема и многофункциональный светодиодный индикатор статуса. Полученный сигнал формируется в 6-канальный выход Front / Rear / Sub с сохранением штатной регулировки Fader и его можно подать на вход усилителя мощности, либо отдельного аудиопроцессора для настройки звучания. Для систем без процессора предусмотрено подключение к FiX™ пульта опционного пульта DRC-100.

Тип Цифровой аудиопроцессор DSP для ОЕМ интеграции с функциями восстановления аудиосигнала от штатной аудиосистемы
Количество каналов 8-канальный дифференциально-балансный
Отношение сигнал/шум (1 В) 96 дБ ( взвешенный фильтр типа А, 4В RMS)
Коэффициент гармонических искажений 0,02% (4В RMS, 20 Гц-20 кГц)
Номинал предохранителя 1А Быстродействующий, ATO/ATC
Процессор обработки аудиосигнала Intersil® D2Audio DAE-6
Чувствительность входов @ RCA От 0.250 мВ до 30 В RMS с полностью автоматической регулировкой уровня
Подключение к PC "1 х USB (обновление прошивки и др. возможные функции) 1 х JLid™ для подключения пульта ДУ"
Напряжение питания 10 - 16 В постоянного тока
Габаритные размеры (ДхШхВ) 156 х 109 х 47 мм
Вес 1.17 кг
Пульт ДУ DRC-100, Приобретается отдельно !
